轮胎基础知识

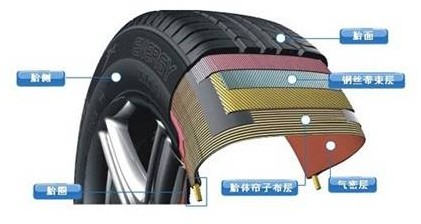

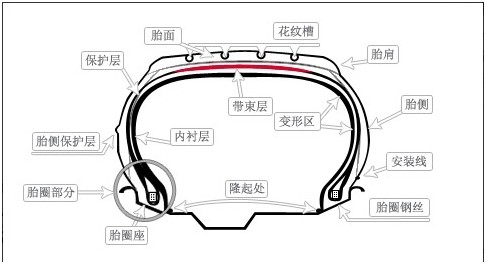

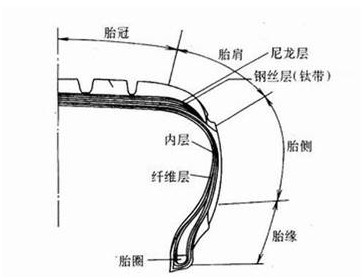

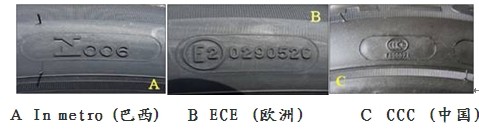

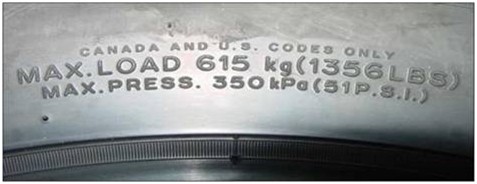

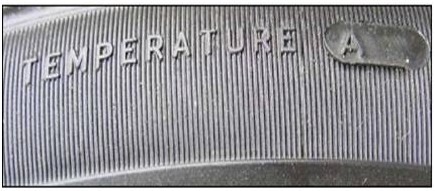

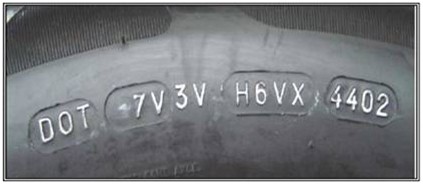

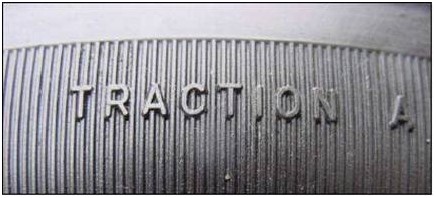

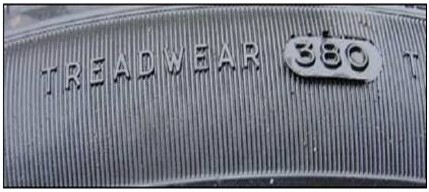

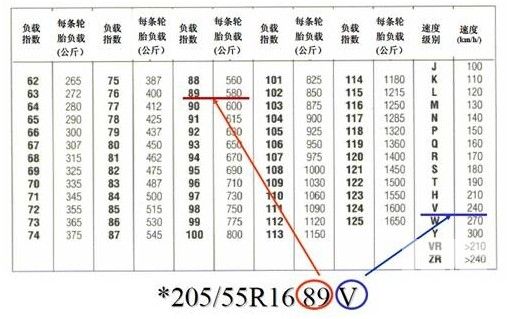

一、轮胎结构 轮胎是在各种车辆或机械上装配的接地滚动的圆环形弹性橡胶制品。通常安装在金属轮辋上,能支承车身,缓冲外界冲击,实现与路面的接触并保证车辆的行驶性能。轮胎常在复杂和苛刻的条件下使用,它在行驶时承受着各种变形、负荷、力以及高低温作用,因此必须具有较高的承载性能、牵引性能、缓冲性能。同时,还要求具备高耐磨性和耐屈挠性,以及低的滚动阻力与生热性。世界耗用橡胶量的一半用于轮胎生产。 ![]() 轮胎通常由外胎、内胎、垫带3部分组成。也有不需要内胎的,其胎体内层有气密性好的橡胶层,且需配专用的轮辋。世界各国轮胎的结构,都向无内胎、子午线结构、扁平(轮胎断面高与宽的比值小)和轻量化的方向发展。 外胎是由胎体、缓冲层(或称带束层)、胎面、胎侧和胎圈组成。外胎断面可分成几个单独的区域:胎冠区、胎肩区(胎面斜坡)、屈挠区(胎侧区)、加强区和胎圈区。 ①胎体:又称胎身。通常指由一层或数层帘布层(具有强度、柔软性和弹性)与胎圈组成整体的(作为)充气轮胎的受力结构。 *帘布层:是胎体中由并列挂胶帘子线组成的布层,是轮胎的受力骨架层,用以保证轮胎具有必要的强度及尺寸稳定性。 ![]() *胎圈:轮胎安装在轮辋上的部分,由胎圈芯,帘布层包边和胎圈包布等组成。它能承受因内压而产生的伸张力,同时还能克服轮胎在拐弯行驶中所受的横向力作用,使外胎不致脱出轮辋。因此它必须有很高的强力,结构应紧密坚固,不易发生变形。 胎体需要有充分的强度和弹性,以便承受强烈的震动和冲击,承受轮胎在行驶中作用于外胎上的径向、侧向、周向力所引起的多次变形。胎体由一层或多层挂胶帘布组成,这些帘布能使胎体以及整个外胎具有必要的强度。 ②缓冲层(或称带束层):斜交轮胎胎面与胎体之间的胶帘布层或胶层,不延伸到胎圈的中间材料层。用于缓冲外部冲击力,保护胎体,增进胎面与帘布层之间的粘合。子午线结构轮胎的缓冲层由于其作用不同,一般称为带束层。子午线轮胎胎面基部下,没胎冠中心线圆周方向箍紧胎体的材料层。 ③胎面:外胎最外面与路面接触的橡胶层(通常,把外胎胎冠)。 ![]() *胎肩:胎冠两侧的边缘部分、胎侧、加强区部位最外层的橡胶统称为胎面胶)。 胎面用来防止胎体受机械损伤和早期磨损,向路面传递汽车的牵引力和制动力,增加外胎与路面(土壤)的抓着力,以及吸收轮胎在运行时的振荡。 轮胎在正常行驶时直接与路面接触的那一部分胎面称为行驶面。行驶面表面由不同形状的花纹块、花纹沟构成,凸出部分为花纹块,花纹块的表面可增大外胎和路面(土壤)的抓着力和保证车辆必要的抗侧滑力。花纹沟下层称为胎面基部,用来缓冲震荡和冲击 ④胎侧是轮胎侧部帘布层外层的胶层,用于保护胎体,又有弹性。 ⑤胎圈是轮胎安装在轮辋上的部分,由胎圈芯和胎圈包布组成,起固定轮胎作用。轮胎的规格以外胎外径D、胎圈内径或轮辋直径d、断面宽B及扁平比(轮胎断面高H/轮胎断面宽B)等尺寸加以表示,单位一般为英寸(in)(1in=2.54cm)。 ![]() *胎踵:胎圈外侧与轮辋胎圈座圆角着合的部分。*胎圈芯:由钢圈,三角胶条和胎圈芯包布制成的胎圈部分。 *钢丝圈:有镀铜钢丝缠绕成的刚性环,是将轮胎固定到轮辋上的主要部件。 *装配线:模压在胎侧与胎圈交接处的单环或多环胶棱,通常用以指示轮胎正确装配在轮辋上的标线。 二、轮胎规格标识 轮胎是汽车的重要部件,在汽车轮胎上的标记有10余种,正确识别这些标记对 轮胎的选配、使用、保养十分重要,对于保障行车安全和延长轮胎使用寿命具有重要意义。 轮胎规格:规格是轮胎几何参数与物理性能的标志数据。轮胎规格常用一组数字表示,前一个数字表示轮胎断面宽度,后一个数字表示轮辋直径,均以英寸为单位。中间的字母或符号有特殊含义: 轮胎结构:R”表示子午胎,“D”、“一”表示斜交胎。 其 他:"XL"表示质地局部加强胎,"TG"表示工程牵引车和平地机轮胎(非公路用),"NHS"表示非公路使用轮胎。 层级:层级是指轮胎橡胶层内帘布的公称层数,与实际帘布层数不完全一致,是轮胎强度的重要指标。层级用中文标志,如12层级;用英文标志,如″14P.R″即14层级。 帘线材料:有的轮胎单独标示,如“尼龙”(NYLON),一般标在层级之后;世有的轮胎厂家标注在规格之后,用汉语拼音的第一个字母表示,如9.00-20N、7.50-20G等,N表示尼龙、G表示钢丝、M表示棉线、R表示人造丝。 负荷及气压:一般标示最大负荷及相应气压,负荷以“公斤”为单位,气压即轮胎胎压,单位为“千帕”。 轮辋规格:表示与轮胎相配用的轮辋规格。便于实际使用,如“标准轮辋5.00F”。 平衡标志:用彩色橡胶制成标记形状,印在胎侧,表示轮胎此处最轻,组装时应正对气门嘴,以保证整个轮胎的平衡性。 滚动方向:轮胎上的花纹对行驶中的排水防滑特别关键,所以花纹不对称的越野车轮胎常用箭头标志装配滚动方向,以保证设计的附着力、防滑等性能。如果装错,则适得其反。 磨损极限标志:轮胎一侧用橡胶条、块标示轮胎的磨损极限,一旦轮胎磨损达到这一标志位置应及时更换,否则会因强度不够中途爆胎。 生产批号:用一组数字及字母标志,表示轮胎的制造年月及数量。如“98N08B5820”表示1998年8月B组生产的第5820只轮胎。生产批号用于识别轮胎的新旧程度及存放时间。 商标:商标是轮胎生产厂家的标志,包括商标文字及图案,一般比较突出和醒目,易于识别。大多与生产企业厂名相连标示。 其它标记:如产品等级、生产许可证号及其它附属标志。可作为选用时参考资料和信息。 三、轮胎负载指数及速度级别标识 ![]() 1.DOT 标志 ![]() DOT - 美国运输部(Department of Transportation) 7V - 制造商和制造厂编码 3V - 轮胎规格编码 H6VX- 制造商自选编码 4402 - 制造日期:2002年第44周 2.UTQG 轮胎品质统一级别 ![]() TREADWEAR 380-磨耗指数380 耐磨是“标准轮胎”的3.8倍 (标准轮胎指数:100) ![]() TRACTION A-牵引力等级A 分AA、A、B、C等級,AA级最高,以此类推 ![]() TEMPERATURE A-耐热等级A 分A 、B、C等級,A级最高,以此类推 3.强制性认证标志 ![]() 4.负重及压力标记 ![]() Max.Load 615KG 单胎最大承载重量 Max.Press. 350Kpa 在正常情况下最大安全充气气压 |
